ML 1780Y 纸盘机详细信息：
我们的ML1780Y全自动液压双工位纸盘成型机采用伺服驱动吸纸、送料、收料，比传统纸盘成型机节省空间和劳动力，实现更高的精度和效率。该机采用液压系统进行成型，比气动和机械系统更稳定，并且生产出的板材更美观。整机配备封闭式安全罩和多个触摸屏，整个生产过程光电跟踪、智能监控。一键启动全自动运行，可直接连接称重机、包装机、贴标机等，实现纸盘机流水线安全、智能生产。
机器制成的纸盘：
主要技术参数
纸盘尺寸 | 5.5–7 英寸 |
|---|---|
纸克数 | 150–600 克/平方米 |
纸质材料 | 原纸、白板纸、白卡纸、铝箔或其他 |
容量 | 双工作站：每分钟 120–200 件 |
电源要求 | 380V 50-60HZ |
额定功率 | 25千瓦 |
实际功率 | 12千瓦 |
重量 | 3800公斤 |
规格 | 2700×1600×2000毫米 |
供气要求 | 工作压力0.6MPa，耗气量0.8m3/min |
附加说明 | 可定制 |
油缸 | ML-80-150-10T-X |
电气配置
序列号 | 配件 | 模型 | 数量 | 供应商 |
|---|---|---|---|---|
1 | 7英寸触摸屏 | 1070N | 2 | 繁易 |
2 | 基于总线的运动控制器 | 新型8轴总线控制器 | 1 | 三人组 |
3 | 输入扩展模块 | 16:00输入 | 3 | 三人组 |
4 | 输出扩展模块 | 16点输出 | 3 | 三人组 |
5 | 400W伺服驱动器 | ED5E伺服驱动器 ED5E-04AEA | 4 | 埃斯顿 |
6 | 400W伺服电机 | EM5E伺服电机EM5E-04ATA221 | 4 | 埃斯顿 |
7 | 750W伺服驱动器 | ED5E伺服驱动器 ED5E-08AEA | 4 | 埃斯顿 |
8 | 750W伺服电机 | EM5E伺服电机EM5E-08ATA221 | 4 | 埃斯顿 |
9 | 400W 伺服电源线，3 m | 400W伺服电源线，3-8米 | 4 | 埃斯顿 |
10 | 400W 伺服编码器电缆，3 m | 400W伺服编码器电缆，3-8米 | 4 | 埃斯顿 |
11 | 750W 伺服电源线，3 m | 750W伺服电源线，3-8米 | 4 | 埃斯顿 |
12 | 750W 伺服编码器电缆，3 m | 750W伺服编码器电缆，3-8米 | 4 | 埃斯顿 |
13 | EC总线网络电缆 | EC总线网络电缆 | 9 | 永定 |
14 | 温度控制模块 | 4条路线 | 2 | 松下 |
15 | 齿轮减速机 | 750W，1:20 | 2 | 咕尔 |
16 | 齿轮减速机 | 400W，1：4 | 2 | 咕尔 |
17 | 断路器 | 3P63A | 1 | 施耐德 |
18 | 断路器 | 3P16A | 1 | 施耐德 |
19 | 断路器 | 1P32A | 4 | 施耐德 |
20 | 断路器 | 1P16A | 3 | 施耐德 |
21 | 交流接触器 | 3810 | 1 | 施耐德 |
22 | 交流接触器 | 1210 | 1 | 施耐德 |
23 | 交流接触器 | 2510 | 1 | 施耐德 |
24 | 热过载 | 23-32A | 1 | 施耐德 |
25 | 热过载 | 2.5-4A | 2 | 施耐德 |
26 | 固态继电器 | 40DA | 8 | 浙江泰泉 |
27 | 固态继电器 | 25DD | 6 | 浙江泰泉 |
28 | 固态散热器 | 固态散热器 | 14 | 浙江泰泉 |
29 | 开关电源 | 240W | 1 | 浙江明威 |
30 | 相序保护器 | 1 | 上海中盾 | |
31 | 中间继电器 | 24V 5A | 9 | 施耐德 |
32 | 红色按钮 | 单常开触点 | 2 | 施耐德 |
33 | 绿色按钮 | 单常开触点 | 2 | 施耐德 |
34 | 两级变速杆 | 单常开触点 | 4 | 施耐德 |
35 | 紧急停止按钮 | 单常开触点 | 4 | 施耐德 |
36 | 指示灯 | 交流220V | 4 | 施耐德 |
37 | 警示灯 | 直流24V | 1 | 何丽嘉 |
38 | 黄色按钮 | 单常开触点 | 4 | 施耐德 |
41 | 光电开关 | M18 | 20 | 上海湘川 |
42 | 接近开关 | M18 | 6 | 台湾 |
所提供的零件可能会进行升级、修改或品牌变更，恕不另行通知。如有品牌要求请提前告知。

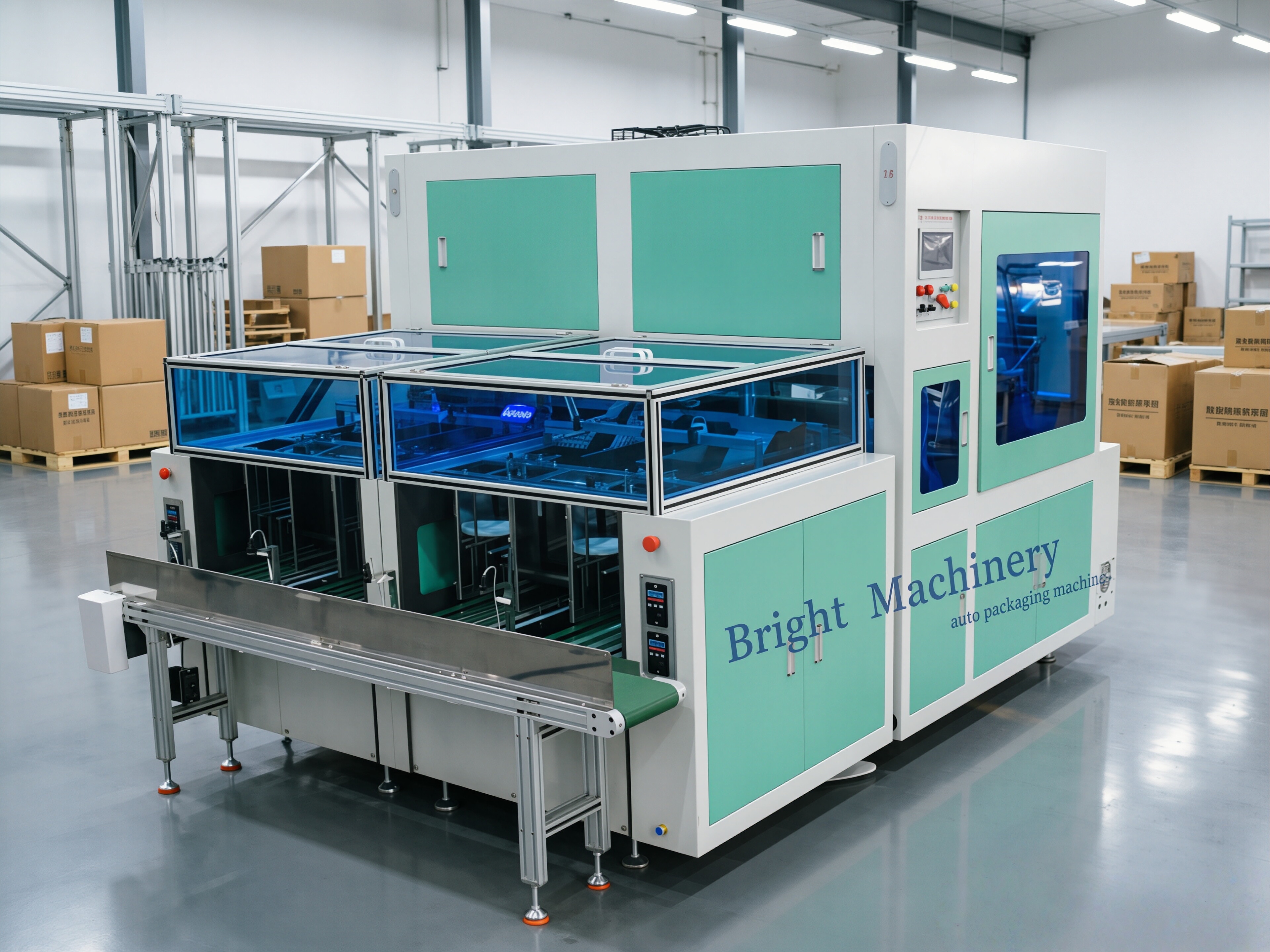

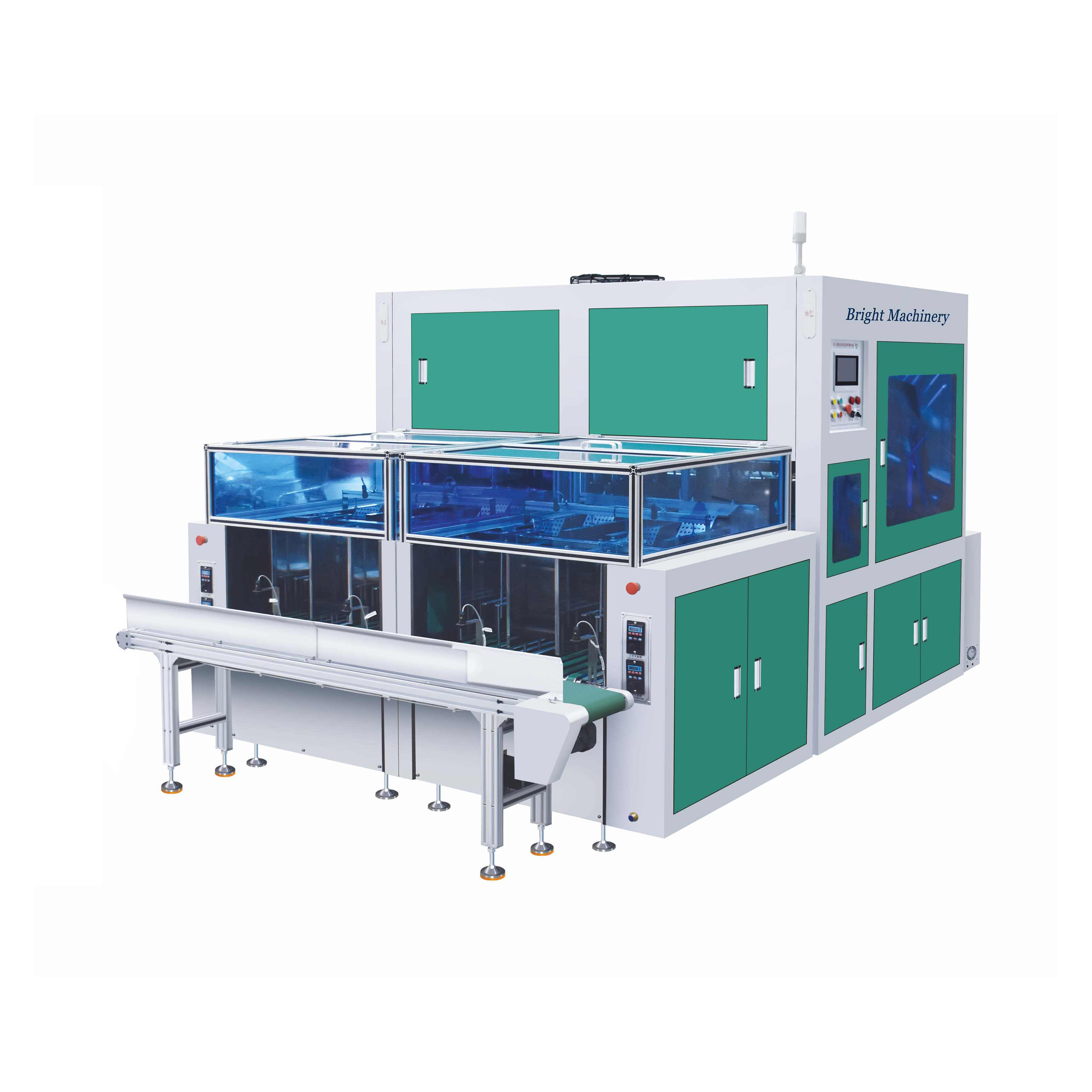

机器图片参考：
