机器描述：
我们的纸托盘成型机采用伺服驱动吸纸、送纸、收料，比传统纸托盘成型机节省空间和劳动力，实现更高的精度和效率。该机采用液压系统进行成型，比气动和机械系统更稳定，并且生产出的板材更美观。整机配备封闭式安全罩和多个触摸屏，整个生产过程光电跟踪、智能监控。一键启动全自动运行，可直接与称重机、包装机、贴标机等连接，实现纸盘机流水线安全、智能生产。
我们的枕式包装机主要用于配套纸盘软包装袋，起到防潮、避光的作用，提升产品的档次。使用该机比手工制袋包装可节省20％左右的成本。通过模块化设计，可以进行一定程度的修改来包装纸盘产品。
两台机器连接可以节省人工成本。这是一台理想的机器。
机器特点：
1、可生产标准圆形、方形纸盘。
2、采用全封闭式机器安全外壳，坚固耐用，安全性高。
3、配备四工位液压控制系统，成型性能稳定。
4.配备专业光电检测系统。
5、生产效率高，标准纸盘产量可达120-200片/分钟（四工位）。
6、内置光电检测装置，支持故障自动报警，确保运行安全无忧。
7、配备伺服驱动，定位精确，成型精度高。
8、真空泵送纸设计，降低功耗，节约能源。
9、一体化机身设计，大大节省车间占地面积。

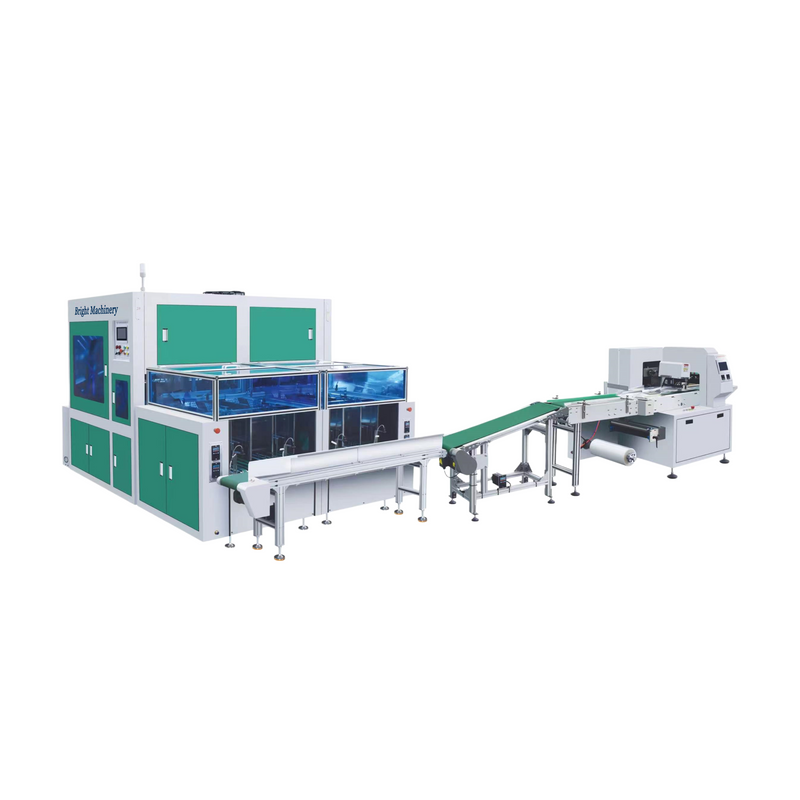

与流动包装机连接成全自动生产线。
机器制作的样品：
纸盘机主要技术参数：
纸盘规格 | 5.5-10英寸 |
纸张重量 | 每平方米150-600克 |
纸质材料 | 原纸、白板纸、白卡纸、铝箔或其他 |
生产速度 | 双工位，120-200片/分钟 |
电源要求 | 380V 50-60HZ |
额定功率 | 25千瓦 |
实际功率 | 12千瓦 |
机器重量 | 4000公斤 |
外形尺寸 | 2800×2060×2060毫米 |
配套气源要求 | 工作压力：0.6MPa，工作风量：0.8立方米/分钟 |
其他备注 | 可定制 |
油缸主要技术参数 | ML-80-150-10T-X |
力量 | 220V，60HZ |
包装速度 | 8m/分钟 |
适应膜厚 | 0.03mm-0.06mm |
材料 | PE、CPP、OPP |
包装长度 | 100-10000毫米 |
产品尺寸 | ≤120mm |
封边 | ≤10mm |
外形尺寸 | 2800×850×1350毫米 |
包装方式 | 卧式流程包装 |
气源要求 | 0.5-0.8MPa |
力量 | 3千瓦 |
包装膜宽度 | 450毫米 |
ML1680Y电气配置：
不 | 配件 | MODEL | 数量 | 供应商 |
1 | 7英寸触摸屏 | 1070N | 2 | 繁易 |
2 | 温控模块 | 4条路线 | 2 | 松下 |
3 | 断路器 | 3P63A | 1 | 施耐德 |
4 | 断路器 | 3P16A | 1 | 施耐德 |
5 | 断路器 | 1P32A | 4 | 施耐德 |
6 | 断路器 | 1P16A | 3 | 施耐德 |
7 | 交流接触器 | 3810 | 1 | 施耐德 |
8 | 交流接触器 | 1210 | 1 | 施耐德 |
9 | 交流接触器 | 2510 | 1 | 施耐德 |
10 | 热过载 | 23-32A | 1 | 施耐德 |
11 | 热过载 | 2.5-4A | 2 | 施耐德 |
12 | 中间继电器 | 24V 5A | 9 | 施耐德 |
13 | 红色按钮 | 单常开触点 | 2 | 施耐德 |
14 | 绿色按钮 | 单常开触点 | 2 | 施耐德 |
15 | 二档变速杆 | 单常开触点 | 4 | 施耐德 |
16 | 紧急停止按钮 | 单常开触点 | 4 | 施耐德 |
17 | 指示灯 | 交流220V | 4 | 施耐德 |
18 | 黄色按钮 | 单常开触点 | 4 | 施耐德 |
19 | 接近开关 | M18 | 6 | 台湾 |
20 | 总线运动控制器 | 新型8轴总线控制器 | 1 | 三人组 |
21 | 输入扩展模块 | 16:00输入 | 3 | 三人组 |
22 | 输出扩展模块 | 16点输出 | 3 | 三人组 |
23 | 400W伺服驱动器 | ED5E伺服驱动器 ED5E-04AEA | 4 | 埃斯顿 |
24 | 400W伺服电机 | EM5E伺服电机EM5E-04ATA221 | 4 | 埃斯顿 |
25 | 750W伺服驱动器 | ED5E伺服驱动器 ED5E-08AEA | 4 | 埃斯顿 |
26 | 750W伺服电机 | EM5E伺服电机EM5E-08ATA221 | 4 | 埃斯顿 |
27 | 400W伺服电机电源线，长3米 | 400W伺服电源线，3-8米 | 4 | 埃斯顿 |
28 | 400W伺服编码器电缆，长度3米 | 400W伺服编码器电缆，3-8米 | 4 | 埃斯顿 |
29 | 750W伺服电源线，长3米 | 750W伺服电源线，3-8米 | 4 | 埃斯顿 |
30 | 750W伺服编码器电缆，长度3米 | 750W伺服编码器电缆，3-8米 | 4 | 埃斯顿 |
31 | EC总线网络电缆 | EC总线网络电缆 | 9 | 永定 |
所提供的零件可能会进行升级、修改或品牌变更，恕不另行通知。如有品牌要求请提前告知。
机器图片参考：
