机器描述：
我公司ML1680Y液压高速四工位纸盘成型机高速运行，具有以下特点：
可生产标准圆形、方形纸盘。
全封闭机械外壳。
四站液压控制系统。
配备光电系统。
配备伺服驱动器。
采用真空泵。
整机配有机械防护罩，安全、坚固。
四工位液压控制系统，压力调节精确。
标准纸盘制造速度快：四工位120-200个/分钟。
配备光电检测装置，故障自动报警，使生产更安全、无故障。
伺服驱动，定位准确，成型精度高。
真空泵送纸，能耗低、省电。
一体机设计。与两台600Y机型相比，大大节省了车间占地面积。
机器制作的样品
主要技术参数
纸盘规格 | 5.5-10英寸 |
|---|---|
纸张重量 | 每平方米150-600克 |
纸质材料 | 原纸、白板纸、白卡纸、铝箔或其他 |
生产速度 | 双工位，120-200片/分钟 |
电源要求 | 380V 50-60HZ |
额定功率 | 25千瓦 |
实际功率 | 12千瓦 |
机器重量 | 4000公斤 |
外形尺寸 | 2800×2060×2060毫米 |
配套气源要求 | 工作压力：0.6MPa，工作风量：0.8立方米/分钟 |
其他备注 | 可定制 |
油缸主要技术参数 | ML-80-150-10T-X |
电气配置
不 | 配件 | 模型 | 数量 | 供应商 |
|---|---|---|---|---|
1 | 7英寸触摸屏 | 1070N | 2 | 繁易 |
2 | 总线运动控制器 | 新型8轴总线控制器 | 1 | 三人组 |
3 | 输入扩展模块 | 16:00输入 | 3 | 三人组 |
4 | 输出扩展模块 | 16点输出 | 3 | 三人组 |
5 | 400W伺服驱动器 | ED5E伺服驱动器 ED5E-04AEA | 4 | 埃斯顿 |
6 | 400W伺服电机 | EM5E伺服电机EM5E-04ATA221 | 4 | 埃斯顿 |
7 | 750W伺服驱动器 | ED5E伺服驱动器 ED5E-08AEA | 4 | 埃斯顿 |
8 | 750W伺服电机 | EM5E伺服电机EM5E-08ATA221 | 4 | 埃斯顿 |
9 | 400W伺服电机电源线，长3米 | 400W伺服电源线，3-8米 | 4 | 埃斯顿 |
10 | 400W伺服编码器电缆，长度3米 | 400W伺服编码器电缆，3-8米 | 4 | 埃斯顿 |
11 | 750W伺服电源线，长3米 | 750W伺服电源线，3-8米 | 4 | 埃斯顿 |
12 | 750W伺服编码器电缆，长度3米 | 750W伺服编码器电缆，3-8米 | 4 | 埃斯顿 |
13 | EC总线网络电缆 | EC总线网络电缆 | 9 | 永定 |
14 | 温控模块 | 4条路线 | 2 | 松下 |
15 | 减速器 | 750W，1:20 | 2 | 咕尔 |
16 | 减速器 | 400W，1：4 | 2 | 咕尔 |
17 | 断路器 | 3P63A | 1 | 施耐德 |
18 | 断路器 | 3P16A | 1 | 施耐德 |
19 | 断路器 | 1P32A | 4 | 施耐德 |
20 | 断路器 | 1P16A | 3 | 施耐德 |
21 | 交流接触器 | 3810 | 1 | 施耐德 |
22 | 交流接触器 | 1210 | 1 | 施耐德 |
23 | 交流接触器 | 2510 | 1 | 施耐德 |
24 | 热过载 | 23-32A | 1 | 施耐德 |
25 | 热过载 | 2.5-4A | 2 | 施耐德 |
26 | 固态继电器 | 40DA | 8 | 浙江泰泉 |
27 | 固态继电器 | 25DD | 6 | 浙江泰泉 |
28 | 固态散热器 | 固态散热器 | 14 | 浙江泰泉 |
29 | 开关电源 | 240W | 1 | 浙江明威 |
30 | 相序保护器 | 1 | 上海中盾 | |
31 | 中间继电器 | 24V 5A | 9 | 施耐德 |
32 | 红色按钮 | 单常开触点 | 2 | 施耐德 |
33 | 绿色按钮 | 单常开触点 | 2 | 施耐德 |
34 | 二档变速杆 | 单常开触点 | 4 | 施耐德 |
35 | 紧急停止按钮 | 单常开触点 | 4 | 施耐德 |
36 | 指示灯 | 交流220V | 4 | 施耐德 |
37 | 警示灯 | 直流24V | 1 | 何丽嘉 |
38 | 黄色按钮 | 单常开触点 | 4 | 施耐德 |
39 | K型热电偶 | K型弹簧 | 8 | |
40 | 航空连接器 | 26核 | 2 | |
41 | 光电开关 | M18 | 20 | 上海湘川 |
42 | 接近开关 | M18 | 6 | 台湾阳明 |
43 | 胶合板 | 1 | ||
44 | 八通道功放板 | 5 | ||
45 | 自耗电缆、母线端子 | 1 |
所提供的零件可能会进行升级、修改或品牌变更，恕不另行通知。如有品牌要求请提前告知。

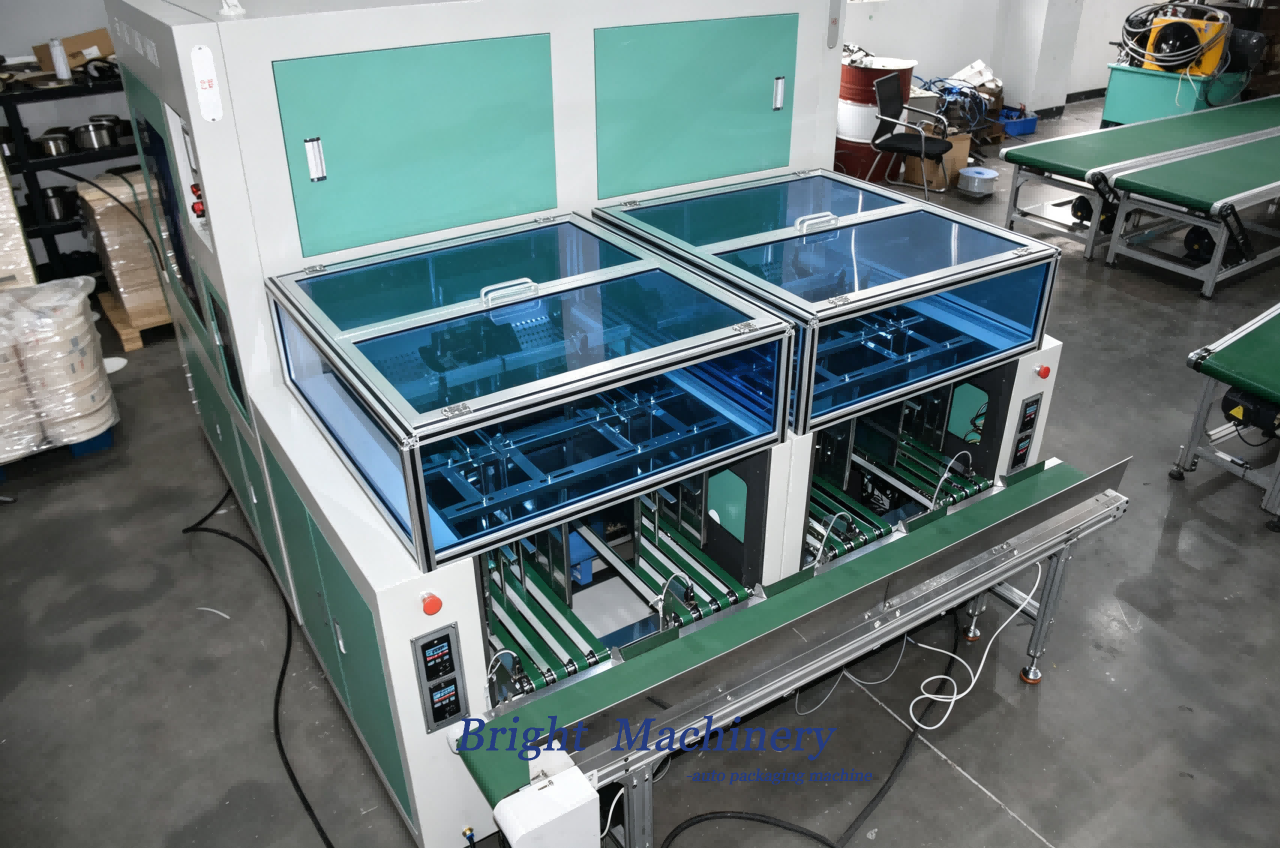

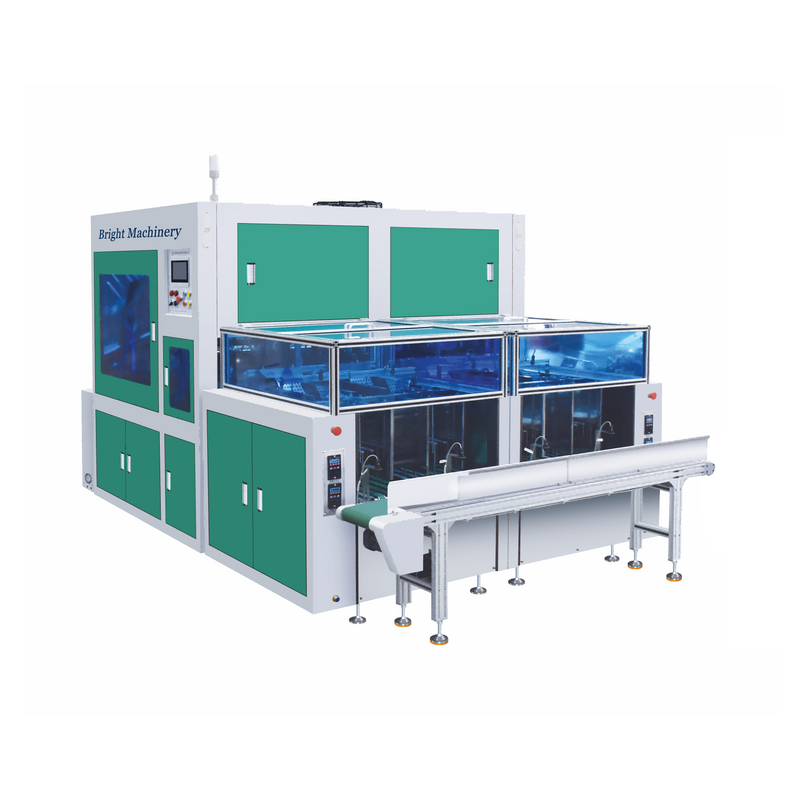

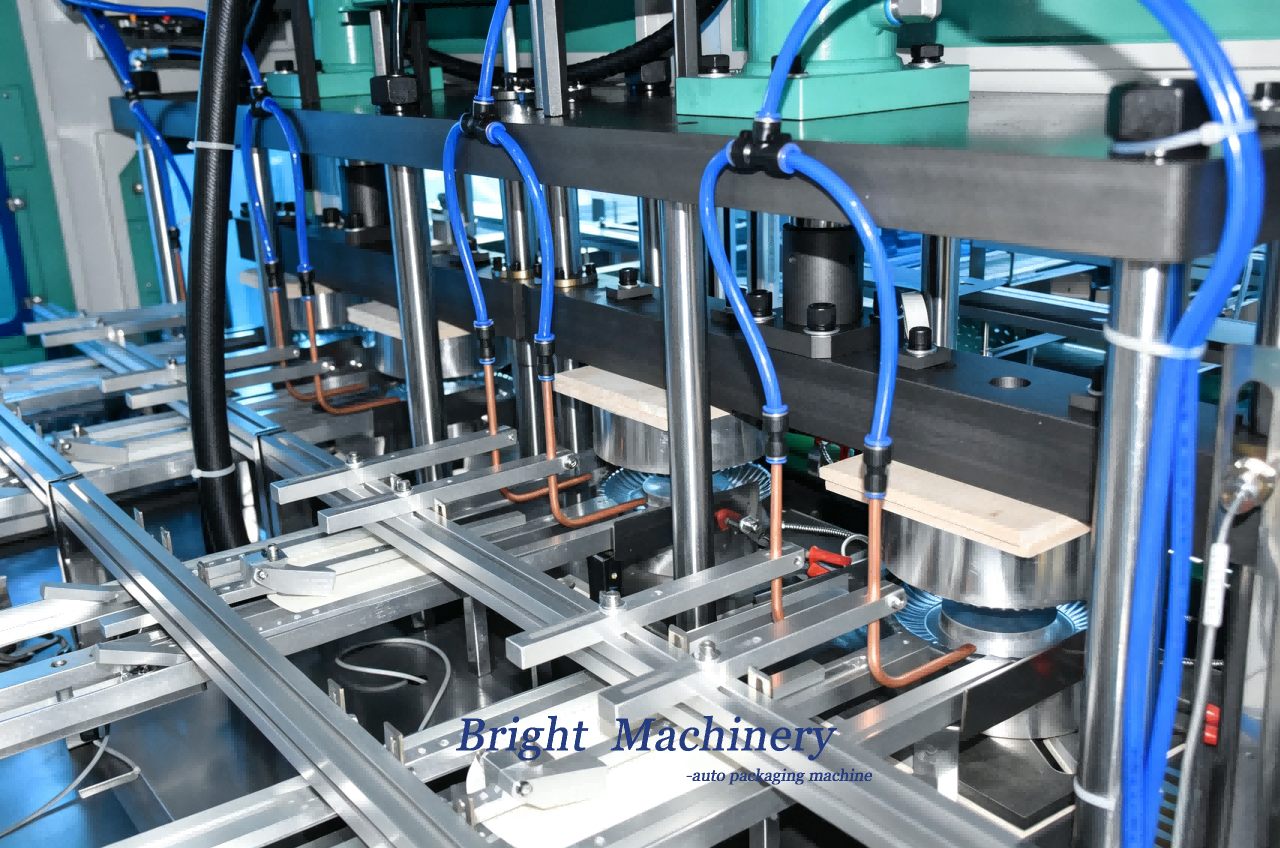

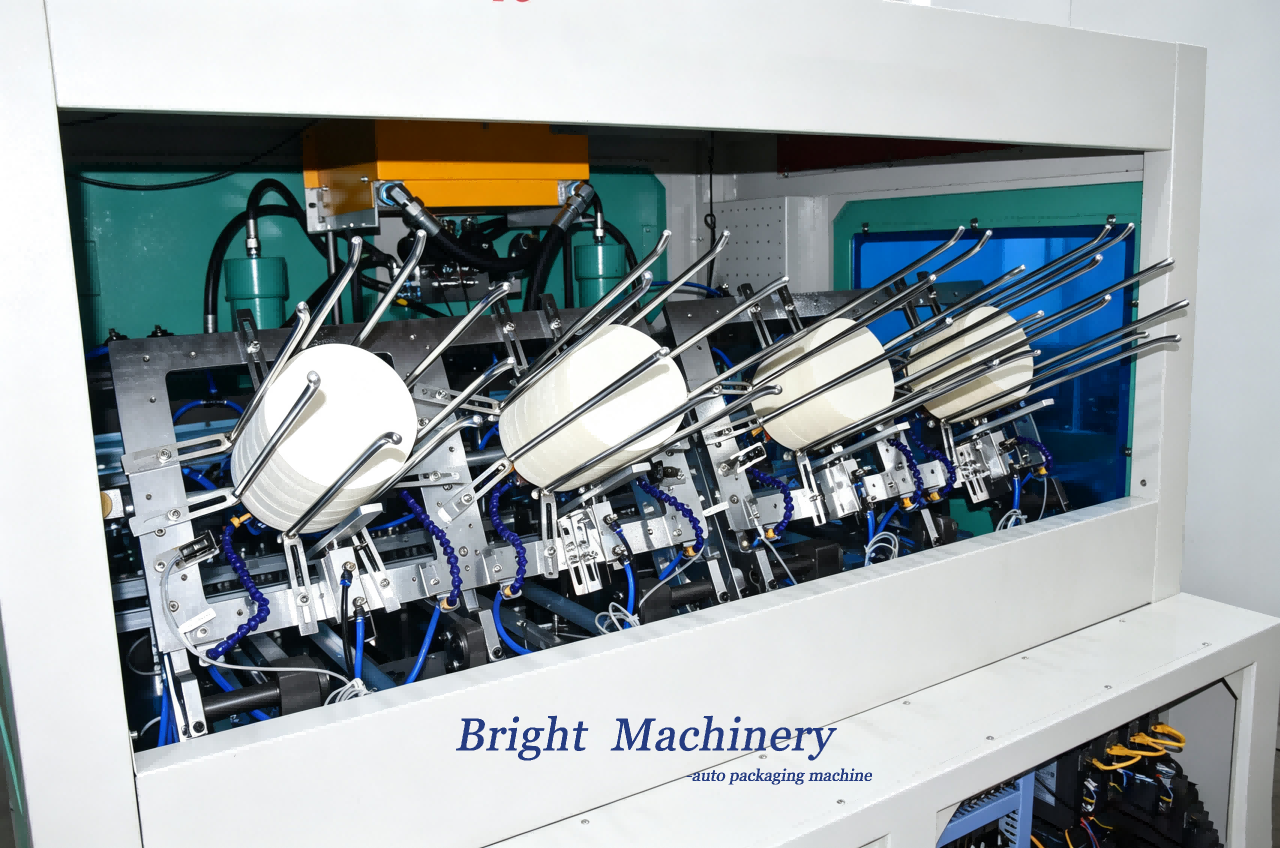

机器图片参考：
