我们的ML-YC800多功能纸盒成型机是一款多功能机器，可以生产各种类型的纸盒。出纸部分采用独立伺服电机驱动，输出高效平稳，送纸部分也采用独立伺服控制，送纸平稳，减少纸张弹跳，提高成型稳定性。该机器配备安全门，提高操作安全性。成型站采用独立伺服控制，可实现简单快速的模具更换。该机采用PLC控制，可成型复杂的盒型，并具有自动收集、储存、计数功能。用户友好的开关设计进一步确保了安全性和操作简便性。
机器制作的样品
主要技术参数
模型 | YC800 |
|---|---|
适用材料 | 150~600g/m2纸板、层压纸等 |
速度 | 最大限度。 120-300个/分钟（无盖方盒、船形盒） 最大限度。80-120片/分钟（薯条盒） 最大限度。 60-120个/分钟（外卖集装箱） |
纸张尺寸 | L=长度：60~450mm展开尺寸 |
W=宽度：60~680mm展开尺寸 | |
H=高度：10~200mm展开尺寸 | |
材料厚度 | 最大1.5毫米 |
角度 | 5°~30° |
粘贴 | 食品级水性粘合剂 |
电源 | 三相，380V，50/60Hz（可定制） |
力量 | 8.8千瓦 |
气源 | 压力：6KG/cm2； （0.6兆帕）； 输出量：200升/分钟； （0.2~0.4立方米/分钟）； 用户需要购买空气压缩机 |
机器尺寸 | 3550MM*1320MM*1700MM |
机器包装尺寸 | 33600MM*1420MM*1750MM |
重量 | 1800公斤 |
注意：纸盒的尺寸、形状、原材料的质量都会影响机器的运行速度。如果原材料是双层薄膜或铝箔，则需要热熔胶装置和等离子装置。 | |
电气配置
电气配置 | |||
|---|---|---|---|
姓名 | 模型 | 数量 | 品牌 |
PLC控制模块 | DVP32ES200T | 1 件 | 士林 |
出纸伺服电机 | 1.3千瓦 | 1 件 | |
下纸伺服电机 | 0.75千瓦 | 1 件 | |
传动伺服电机 | 1.3千瓦 | 1 件 | |
成型伺服电机 | 2.9千瓦 | 1 件 | |
触摸屏控制器 | DOP-B07S410 | 1 件 | |
中继 | 24伏 | 8PCS |  法国施耐德电气 |
断路器 | 2P-C25 | 1PCS | |
接触器 | LC1E1210 | 1PCS | |
接触器 | LC1E0910 | 1PCS | |
编码器 | 360P | 1PCS |  日本欧姆龙 |
涂胶（直流）电机 | 90瓦 | 1 件 | 江苏力邦 |
光电开关 | XC-421 | 3 件 | 施克德国 |
继任保护者 | XJ3-G | 1PCS |  |
安全门开关 | AZD | 4 件 | 台湾SNZ筱崎 |
开关电源 | 红白机 | 1 件 |  明纬台湾 |
按钮 | XB2 | 5 件 |  |
紧急停止按钮 | XB2 | 2个 | |
按钮盒 | TN2 | 2个 | |
注意：机器的外观、技术规格、性能和功能可能会发生变化，恕不另行通知。 | |||
高稳定性、高精度 | ||
|---|---|---|
主要部件 | 做工 | 材料 |
传动轴 | 数控车床 1 粗磨 1次表面处理 2次精磨 | 铬12回火处理 |
设备传动机构 | 全连接内钢丝式 | 链 |
进料口 | 附有吸纸装置 | |
紧固件 | 等级为12.9 | |
机器纪念牌坊 | 研磨抛光表面处理 | A3或平键型 |
轴承 | 哈尔滨，部分进口 | |
高安全性 | ||
人体工学原理：所有开关按钮均位于人员半径0.6m以内 | ||
防护罩上装有安全门。一旦门打开，设备将自动关闭 | ||

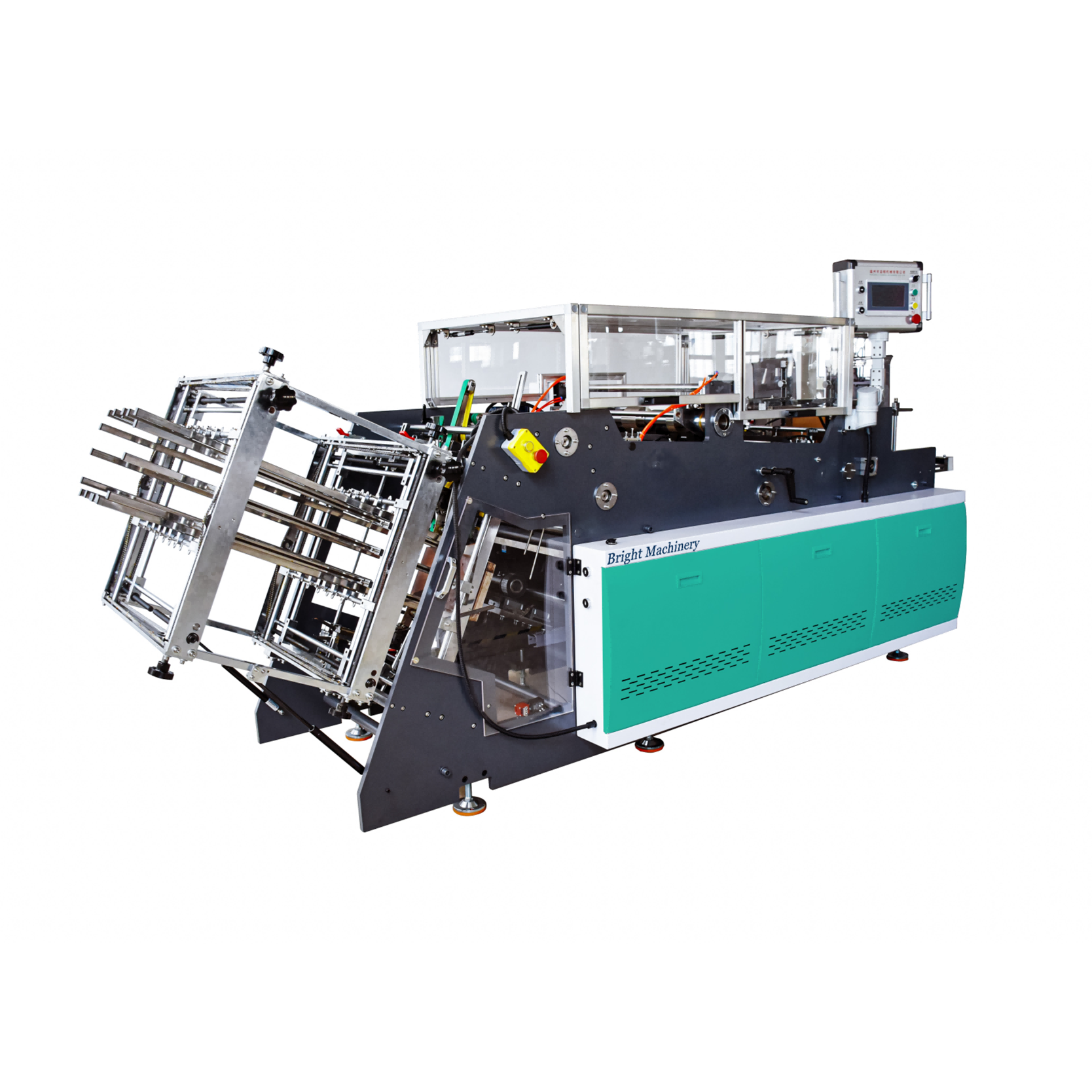

机器图片参考：
